Fluorine lined centrifugal pump

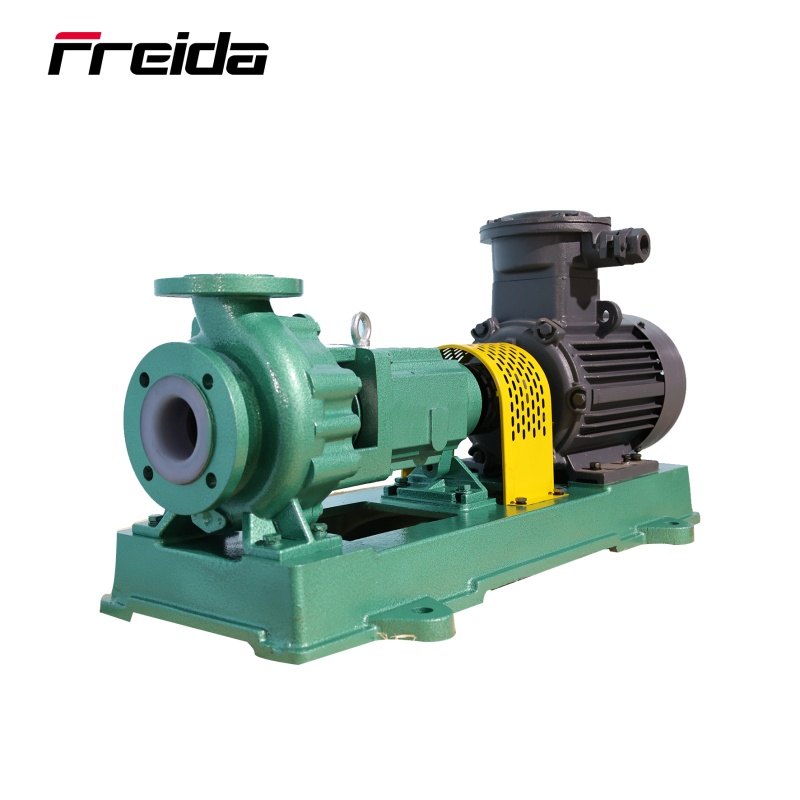

IHF Lined Fluorine Single-stage, Single-suction Cantilever Centrifugal Pump

Applicable temperature: -20°C~150°C

The IHF series fluoroplastic pump is a single-stage, single-suction, cantilever centrifugal pump. The pump body is made of a metal shell lined with fluoroplastic, and the impeller and pump cover are made of metal inserts wrapped in fluoroplastic compression molding. Designed according to the international standard ISO2858. This product has a reasonable structure and stable and reliable performance. Widely used in industries such as acid pickling, acid and alkali production, spray painting, electrolyte transportation in non-ferrous metal smelting, chlorine water transportation in ion exchange membrane projects, wastewater treatment, electroplating, pesticides, etc. in automobile manufacturing.

+ Contact us + Catalogue Download

Product Description

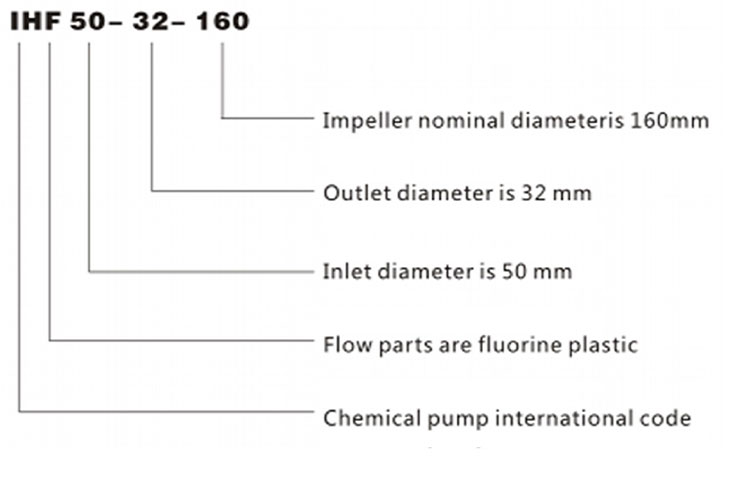

IHF Model sense&Structure and material

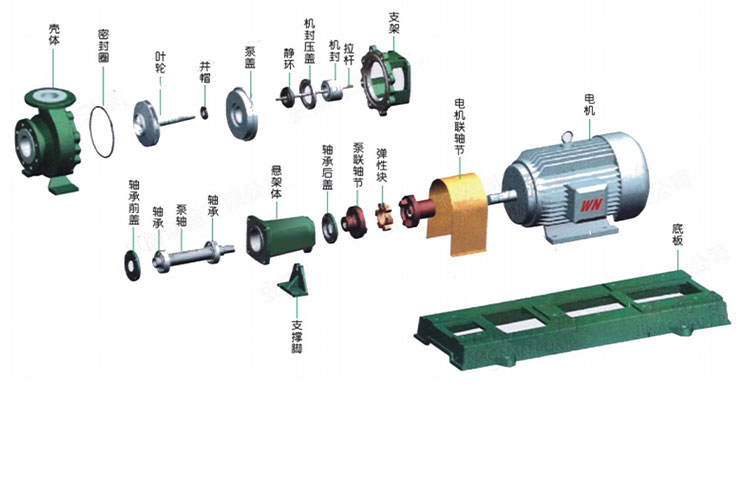

Structure and material

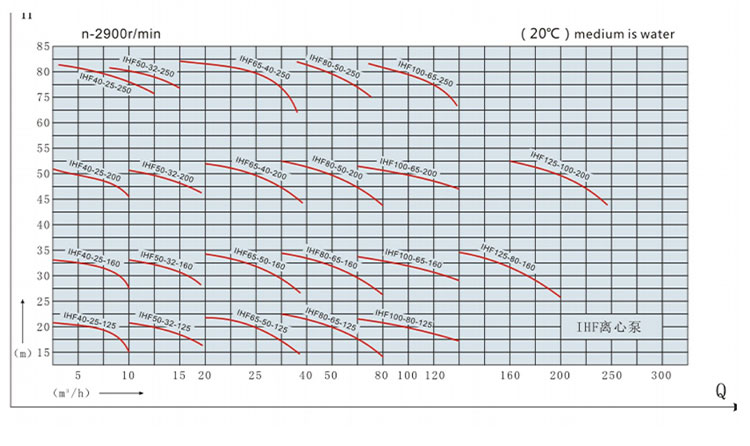

(n=2900r/min)Performance Curve Diagram

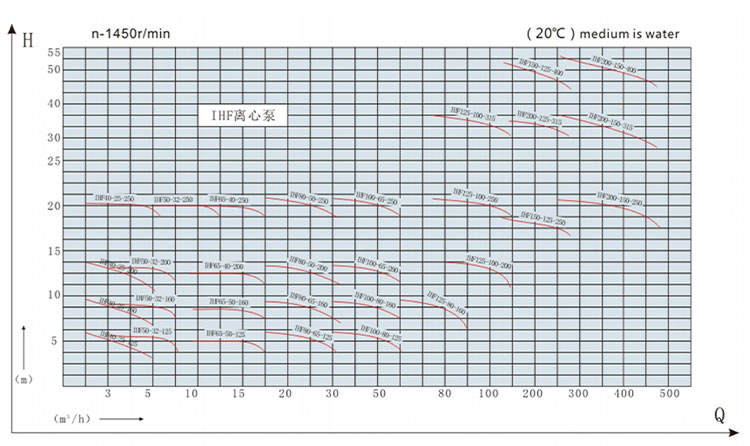

(n-1450r/min)Performance Curve Diagram

Model and technical date

Table 1: Equipped with secondary motor n=2900r/min, design pressure: 1.6MPa, "*" is the standard parameter.

Number Model Flow
m³/h		 Lifting Capacity Efficiency NPSH Inlet×
Outlet		 Motor Power Weight
1  IHF25-20-125 2  20.5  25  2.5  25×20 1.1  75
*3.2 20  32
5.5  18  46
2  IHF25-20-160 2  33  18  2.5  25×20 2.2  85
*3.2 32  25
5.5  30  32
3  IHF25-20-200 2  51  11  3  25×20 4  140
*3.2 50  18
6  49  20
4  IHF25-20-250 2  80  12  2.5  25×20 7.5  225
*3.6 80  18
5.5  78  26
5  IHF32-20-125 2  20.5  25  2.5  32×20 1.1  75
*3.2 20  32
5.5  18  46
6  IHF32-20-160 2  33  18  2.5  32×20 2.2  85
*3.2 32  25
2  30  32
7  IHF32-20-200 2  51  11  3  32×20 4  140
*3.2 50  18
5.5  49  20
8  IHF32-20-250 2  80  12  2.5  25×20 7.5  225
*3.6 80  18
5.5  78  26
9  IHF40-25-125 *6.3 20  30  2.5  40×25 1.5  75
8  20  31
10  18  32
10  IHF40-25-160 *6.3 32  30  3  40×25 3  124
8  32  31
10  30  32
11  IHF40-25-200 *6.3 50  20  3  40×25 5.5  170
8  50  23
10  48  30
12  IHF40-25-250 *6.3 80  20  5  40×32 11  255
8  80  24
12  78  34
13  IHF40-32-250 *6.3 80  20  5  40×32 11  255
8  80  24
12  78  34
14  IHF50-32-125 7  22  47  3.2  50×32 2.2  110
*12.5 20  52
15  16  50
15  IHF50-32-160 7  33  35  3.2  50×32 4  135
*12.5 32  47
15  30  47
16  IHF50-32-200 7  51  28  3.2  50×32 7.5  180
*12.5 50  40
15  49  48
17  IHF50-32-250 7  80  21  5  50×32 11  255
*12.5 80  34
15  77  38
18  IHF65-50-125 15  22  46  3.5  65×50 3  135
*25 20  61
35  16  67
19  IHF65-50-160 15  33  45  3.5  65×50 5.5  155
*25 32  56
35  30  65
20  IHF65-40-200 15  52  35  3.5  65×40 11  210
*25 50  51
35  46  48
21  IHF65-40-250 15  82  33  3.5  65×40 18.5  360
*25 80  48
35  72  50
22  IHF65-40-315 15  127  35  4  65×40 37  475
*25 125  40
35  112  38
23  IHF80-65-125 35  22  52  4  80×65 5.5  195
*50 20  65
60  18  70
24  IHF80-65-160 35  33  60  4  80×65 11  228
*50 32  64
60  27  53
25  IHF80-50-200 35  52  55  4  80×50 15  250
*50 50  63
60  45  55
26  IHF80-50-250 35  82  48  4.5  80×50 30  480
*50 80  56
60  72  50
27  IHF80-50-315 35  127  45  5  80×50 45
*50 125  50
60  112  48
28  IHF100-80-125 65  22  62  4.5  100×80 11  245
*100 20  65
120  17  68
29  IHF100-80-160 65  35  65  5  100×80 15  250
*100 32  70
110  26  65
30  IHF100-65-200 65  51  62  5  100×65 30  480
*100 50  68
120  43  56
31  IHF100-65-250 65  82  60  5  100×65 45  550
*100 80  65
120  65  70
32  IHF100-65-315 65  127  55  5.5  100×65 75  860
*100 125  60
120  112  58
33  IHF125-80-160 100  38  57  5  125×80 18.5  460
*160 32  64
180  26  52
34  IHF125-100-200 120  55  63  6  125×100 55  660
*200 50  65
220  45  62
35  IHF125-100-250 120  86  54  6  125×100 75  850
*200 80  68
210  65  61

Model and technical date

Table 2: Equipped with four stage motor n=1450r/min, design pressure: 1.6MPa, "*" is the standard parameter.

Number Model Flow
m³/h		 Lifting Capacity（m） Efficiency
%		 NPSH
m		 Inlet×
Outlet		 Motor Power Weight
1  IHF40-25-200 2  13  23  3  40×25 0.6  80
*3.2 13
4  10
2  IHF40-25-250 *3 20  15  5  40×32 1.5  85
4  20  20
6  19.5  30
3  IHF40-32-250 *3 20  15  5  40×32 1.5  85
4  20  20
6  19.5  30
4  IHF50-32-125 3.5  4.5  40  3.2  50×32 0.55  75
*6.3 5  45
7.5  4  42
5  IHF50-32-160 3.5  9  30  3.2  50×32 0.55  95
*6.3 8  40
7.5  7.5  40
6  IHF50-32-200 3.5  12.8  22  3.2  50×32 1.1  105
*6.3 12.5  33
7.5  12.3  40
7  IHF50-32-250 3.5  20  15  5  50×32 1.5  130
*6.3 20  30
7.5  19.3  32
8  IHF50-32-315 4  26  12  4  50×32 4  155
*6.3 25  15
10  22  18
9  IHF65-50-125 7.5  3.8  40  3.5  65×50 0.55  82
*12.5 5  55
17.5  4  61
10  IHF65-50-160 7.5  8.8  40  3.5  65×50 1.1  95
*12.5 8  51
17.5  7.5  60
11  IHF65-40-200 7.5  13  30  3.5  65×40 1.5  115
*12.5 12.5  46
17.5  11.5  42
12  IHF65-40-250 7.5  20.5  28  3.5  65×40 3  145
*12.5 20  43
17.5  18  45
13  IHF65-40-315 7.5  32.5  35  4  65×40 5.5
*12.5 32  40
17.5  30  38
14  IHF80-65-125 17.5  5.5  50  4  80×65 1.1  110
*25 5  64
30  4.5  68
15  IHF80-65-160 17.5  8.3  58  4  80×65 1.5  115
*25 8  62
30  6.8  50
16  IHF80-50-200 17.5  13  48  4  80×50 2.2  120
*25 12.5  57
30  11.3  48
17  IHF80-50-250 17.5  20.5  43  4.5  80×50 5.5  145
*25 20  51
30  11.3  45
18  IHF80-50-315 17.5  32.5  45  5  80×50 7.5
*25 32  50
30  30  48
19  IHF100-80-125 32.5  5.5  60  4.5  100×80 1.5  130
*50 5  64
60  4.3  65
20  IHF100-80-160 32.5  8.8  62  5  100×80 2.2  140
*50 8  69
55  6.5  62
21  IHF100-65-200 32.5  12.8  62  5  100×65 5.5  330
*50 12.5  68
60  10.8  56
22  IHF100-65-250 32.5  20.5  60  5  100×65 5.5  360
*50 20  65
60  16.3  70
23  IHF100-65-315 32.5  32.5  55  5.5  100×65 11
*50 32  60
60  30  58
24  IHF125-80-160 50  9.5  55  5  125×80 5.5  305
*80 8  62
90  6.5  50
25  IHF125-100-200 60  13.8  60  6  125×100 11  380
*100 12.5  64
110  11.3  60
26  IHF125-100-250 60  21  53  6  125×100 15  400
*100 20  69
120  19  71
27  IHF125-100-315 60  32.5  55  6  125×100 22  570
*100 32  60
110  30  58
28  1HF150-125-250 120  22  60  5  150×125 22  500
*200 20  65
240  18  64
29  IHF150-125-315 120  35  54  5  150×125 45  700
*200 32  63
240  30  62
30  IHF200-150-250 240  22  60  5.5  200×150 45  700
*400 20  68
480  17  62
31  IHF200-150-315 240  36  55  5.5  200×150 75  1180
*400 32  64
480  29  63

Install size/flange size

Two-stage motor 2900r/min, Flange standard number HG/T20592-2009, 1.6MPa RF.

Number Model Appearance and installation dimensions Imported flange size Export flange size
L B S P A W T H h f 4-ΦD C a b e n-Φd k g i j n-Φt
1  IHF25-20-125 715  720  500  110  70  295  250  297  172  80  4-Φ20  25  115  85  18  4-Φ14 20  105  75  18  4-M12
2  IHF25-20-160 815  720  500  110  80  295  250  352  192  80   25  115  85  18  20  105  75  18
3  IHF25-20-200 970  1000  650  170  89  395  330  440  260  80  4-Φ25  25  115  85  18  20  105  75  18
4  IHF25-20-250 1032  1000  660  170  90  450  400  460  280  80   25  115  85  18  20  105  75  18
5  IHF32-20-125 715  720  500  110  70  295  250  297  172  80  4-Φ20  32  140  100  18  4-Φ18 20  105  75  18
6  IHF32-20-200 970  1000  650  170  89  395  330  440  260  80  4-Φ25  32 140  100  18  20  105  75  18
IHF40-25-125 740  720  500  110  70  295  250  297  172  80   40  150  110  20  4-M16 25  115  85  18
8  IHF40-25-160 1025  950  590  150  80  395  330  392  232  100   40  150  110  20  25  115  85  18
9  IHF40-25-200 1075  990  650  170  80  450  380  440  260  100   40  150  110  20  25  115  85  18
10  IHF40-32-250 1200  1130  720  205  95  485  435  480  280  100   40  150  110  20  32  140  100  18  4-M16
15  IHF65-50-125 995  950  590  150  80  395  330  352  212  80  65 185  145  20  8-Φ18 50  165  125  20
16  IHF65-50-160 1075  990  650  170  80  450  380  392  232  80   65  185  145  20  50  165  125  20
17  IHF65-40-200 1180  1130  720  205  95  485  435  440  260  100   65  185  145  20  40  150  110  18
18  IHF65-40-250 1350  1270  840  215  100  490  440  505  280  100   65  185  145  20  40  150  110  18
19  IHF65-40-315 1495  990  940  245  115  610  550  595  345  100  4-Φ28  65  185  145  20  40  150  110  18
20  IHF80-65-125 1095   130  650  170  80  450  380  392  232  100  4-Φ25  80  200  160  20  65  185  145  8-M16
21  IHF80-65-160 1180  1150  720  205  95  485  435  440  260  100   80  200  160  20  65  185  145
22  IHF80-50-200 1180  1150  720  205  95  485  435  460  260  100   80  200  160  20  50  165  125  20  4-M16
23  IHF80-50-250 1543  1420  920  240  98  610  530  505  280  125   80  200  160  20  50  165  125  20
24  IHF80-50-315 1566  1430  940  245  115  610  550  625  345  125   80  200  160  20  50  165  125  20
25  IHF100-80-125 1180  1130  720  205  95  485  435  440  260  100  100  220  180  22  80  200  160  20  8-M16
26  IHF100-80-160 1180  1130  720  205  95  485  435  500  280  100  100  220  180  22  8-M16 80  200  160  20
27  IHF100-65-200 1543  1420  920  240  95  610  530  505  280  100  100  220  180  22  8-Φ18 65  185  145  20
28  IHF100-65-250 1657  1500  1055  220  95  660  600  595  345  125  4-Φ28 100  220  180  22  65  185  145  20
29  IHF100-65-315 1775  1800  1200  300  140  730  670  685  405  125  100  220  180  22  65  185  145  20
30  IHF125-80-160 1543  1420  920  240  95  610  530  505  280  125  4-Φ25 125  250  210  22  80  200  160  20
31  IHF125-100-200 1690  [1620 1055  280  110  660  600  650  370  125  4-Φ28 125  250  210  22  8-M16 100  220  180  20
32  IHF125-100-250 [1780 [1800 1200  300  140  730  670  685  405  140  125  250  210  22  100  220  180  20

Install size/flange size

Four-stage motor 1450r/min, Flange standard number HG/T20592-2009, 1.6MPa RF.

Number Model Appearance and installation dimensions Imported flange size Export flange size
L B S P A W T H h f 4-ΦD C a b e n-Φd k g i j n-Φt
1  IHF40-25-250 945  920  590  150  80  395  330  480  280  100  4-Φ25  40  150  110  20 4-M16 25  115  85  18  4-M12
2  IHF40-32-250 945  920  590  150  80  395  330  480  280  100   40  150  110  20  4-M16 32  140  100  18  4-M16
3  IHF50-32-125 900  820  540  140  80  395  330  352  212  80   50  165  125  20  4-Φ18 32  140  100  18
4  IHF50-32-160 900  820  540  140  80  395  330  392  232  80   50  165  125  20  4-Φ18 32  140  100  18
5  IHF50-32-200 925  820  540  140  80  395  330  440  260  80   50  165  125  20  4-Φ18 32  140  100  18
6  IHF50-32-250 945  920  600  155  80  390  350  480  280  100   50  165  125  20  4-Φ18 32  140  100  18
7  IHF50-32-315 1220  1150  650  250  90  480  420  565  325  140   50  165  125  20  4-Φ18 32  140  100  18
8  IHF65-50-125 900  820  540  140  80  360  320  352  212  80   65  185  145  20  8-Φ18 50  165  125  20
9  1HF65-50-160 925  820  540  140  80  360  330  392  232  80   65  185  145  20  8-Φ18 50  165  125  20
10  IHF65-40-200 945  920  540  155  80  360  330  440  260  100   65  185  145  20  8-Φ18 40  150  110  18
11  IHF65-40-250 1130  1000  650  170  95  450  400  505  280  100   65  185  145  20  8-Φ18 40  150  110  18
12  IHF80-65-125 925  920  540  140  80  360  330  392  232  100   80  200  160  20  8-Φ18 65  185  145  8-M16
13  IHF80-65-160 970  920  600  155  80  390  350  440  260  100   80  200  160  20  8-Φ18 65  185  145
14  IHF80-50-200 1015  920  600  155  80  390  350  460  260  100   80  200  160  20  8-Φ18 50  165  125  20  4-M16
15  IHF80-50-250 1250  1060  650  200  95  490  440  505  280  125   80  200  160  20  8-Φ18 50  165  125  20
16  IHF80-50-315 1216  1200  740  190  100  490  440  625  345  125  4-Φ24  80  200  160  20  8-Φ18 50  165  125  20
17  IHF100-80-125 970  920  600  155  80  390  350  440  260  100  4-Φ25 100  220  180  22  8-Φ18 80  200  160  20  8-M16
18  IHF100-80-160 1130  1000  650  170  95  450  400  500  280  100  100  220  180  22  8-M16 80  200  160  20
19  IHF100-65-200 1250  1060  650  200  95  490  435  505  280  100  100  220  180  22  8-Φ18 65  185  145  20
20  IHF100-65-250 1220  1250  720  190  125  490  440  550  300  125  100  220  180  22  8-Φ18 65  185  145  20
21  IHF100-65-315 1450  1380  900  240  90  560  500  580  300  125  4-Φ24 100  220  180  22  8-Φ18 65  185  145  20
22  IHF125-80-160 1250  1060  660  200  95  490  440  505  280  125  4-Φ25 125  250  210  22  8-Φ18 80  200  160  20
23  IHF125-100-200 1355  1270  840  215  95  540  490  650  370  125  4-Φ28 125  250  210  8-M16 100  220  180  20
24  IHF125-100-250 1475  1400  940  230  125  560  500  580  300  140  125  250  210  22  8-M16 100  220  180  20
25  IHF125-100-315 1685  1600  800  350  100  520  470  735  420  140  4-Φ24 125  250  210  27  8-Φ19 100  220  180  24
26  IHF150-125-250 1555  1430  940  245  140  610  550  750  395  140  4-Φ28 150  285  240  30  8-Φ20 125  245  210  27
27  IHF150-125-315 1662  1600  1060  270  125  660  600  755  400  140  150  285  240  30  8-Φ20 125  245  210  27
28  IHF200-150-250 1690  1600  1060  270  125  660  600  775  400  165  200  340  295  33  12-Φ 150  285  240  28  8-M20
29  IHF200-150-315 1980  1970  1200  300  140  730  670  840  440  165  200  340  295  33  12-Φ 150  285  240  28
+ Understand detailed product parameters
Related products
Contact Us

We attach great importance to your letter and will reply to you as soon as possible.

About Us

As China IHF Lined Fluorine Single-stage, Single-suction Cantilever Centrifugal Pump manufacturers and IHF Lined Fluorine Single-stage, Single-suction Cantilever Centrifugal Pump company, Freida is a comprehensive enterprise integrating industry and trade, specializing in the production of various chemical pumps, including magnetic pumps, centrifugal pumps, submersible pumps, self-priming pumps, pipeline pumps, and corrosion-resistant and wear-resistant pumps. The enterprise adopts advanced computer-aided engineering analysis (CFD) technology, CNC machining technology, and strict testing and quality control systems to ensure the high quality of its products. As a domestic manufacturer of chemical pumps, Freida integrates diversified design, production, and sales, positioning itself in the high-end market with an annual output value exceeding 50 million yuan.

Freida products are mainly exported to multiple countries and regions around the world, including the United States, Germany, Japan, Spain, Italy, the United Kingdom, South Korea, Australia, and Canada, and have established cooperative relationships with numerous chemical plants, sewage treatment plants, and new energy plants, including several Fortune 500 companies. Through continuous and stable product quality and service, Freida has become an important chemical pump supplier for these enterprises in China, winning wide recognition in domestic and foreign markets.

Honor

  • Anhui Freida Pump and Valve Manufacturing Technology Co., Ltd.
    Certificate
  • Anhui Freida Pump and Valve Manufacturing Technology Co., Ltd.
    Certificate
  • Anhui Freida Pump and Valve Manufacturing Technology Co., Ltd.
    Certificate
  • Anhui Freida Pump and Valve Manufacturing Technology Co., Ltd.
    Certificate
  • Anhui Freida Pump and Valve Manufacturing Technology Co., Ltd.
    Certificate
  • Anhui Freida Pump and Valve Manufacturing Technology Co., Ltd.
    Certificate

News
